SG HeatReg installasjonsguide (820450/820451)

Her finner du en detaljert installasjonsguide for SG HeatReg

1. Slå på og velg modus

  • Trykk på ON/OFF for å slå på termostaten.
  • Velg styringsmodus (temperatur eller effekt):
  • Hold inne ON/OFF og sirkel i 3 sekunder.
  • Velg TE for temperaturstyring eller EF for effektregulering.
  • Bekreft med ON/OFF, eller vent i 60 sekunder for automatisk lagring.

2. Valg av sensortype og styring

  • Hold inne + og – i 3 sekunder for avanserte innstillinger.

A) Trykk M til du kommer til innstilling 04: Sensor-innstilling.

  • FL = Gulvsensor (standard hvis tilkoblet).
  • RO = Romføler. (standard uten tilkoblet sensor)
  • BO = Kombinasjon, maks begrensning gulv + romføler.

B) Trykk M til du kommer til innstilling 08: Sensorvalg.

  • Velg riktig sensortype (0–7) ut ifra installert gulvføler:
  • 0: MicroMatic 12kΩ (25°C) o
  • 1: Schneider 10kΩ (25°C) o
  • 2: Devi 15kΩ (25°C) o
  • 3: OJ 12kΩ (25°C) o
  • 4: Elko 10kΩ (25°C) o
  • 5: CTM 47kΩ (25°C) o
  • 6: Ebeco 10kΩ (25°C) o
  • 7: SG 12kΩ (25°C) (Standard)

3. Kalibrering av føler

 Brukes dersom termostaten viser litt høyere eller lavere temperatur enn faktisk måling.

  • Hold inne + og – i 3 sekunder for avanserte innstillinger.
  • Trykk M til du kommer til innstilling 01 – Kalibrering.
  • Juster med + eller – mellom –10°C og +5°C.
  • Standard fabrikkverdi: 0°C.

Termostaten legger til eller trekker fra valgt verdi på den avleste temperaturen.

*Denne henger ikke sammen med innstillinger gjort i makstemperatur!

4. Innstilling av makstemperaturbegrensning

 Gjelder når du bruker gulvsensor (FL) eller kombinasjon (BO).

  • Hold inne + og – i 3 sekunder for avanserte innstillinger.
  • Trykk M til du kommer til innstilling 05 – Maks gulvtemp.
  • Velg ønsket maks temperatur mellom 5°C og 45°C.
    • Standard:28°C.

Symbol vises når gulvtemperaturen når maks, for å beskytte mot overoppheting.

Skjermbilde 2026-01-15 kl. 09.46.55.png
*Denne henger ikke sammen med innstillinger gjort i kalibrering av føler!

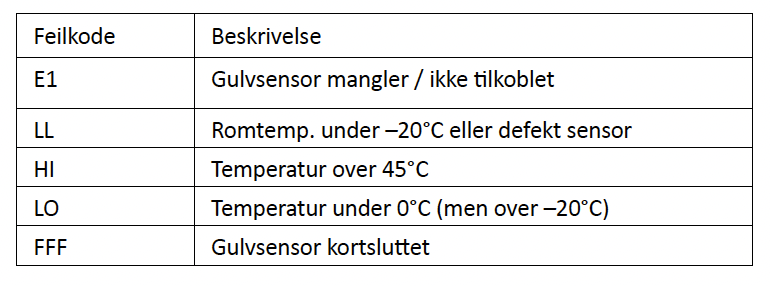

5. Feilmeldinger og info

Tilbakestilling til fabrikkinnstillinger

  • Hold inne ON/OFF og – i 3 sekunder.
  • Slå termostaten av og på igjen med ON/OFF.

Om makstemperaturbeskyttelsen utløses

  • Alarmen varer i 20 minutter, deretter kobles
  • Varmen automatisk inn igjen.
  • For manuell nullstilling: slå av og på sikringen.
Feilkode beskrivelse HeatReg.png

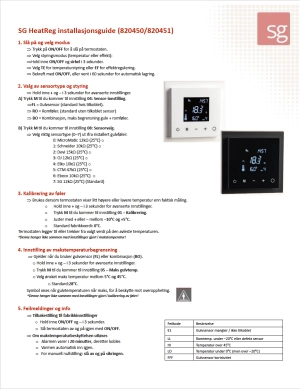

Nedlastbar installasjonsguide

Åpne PDF
